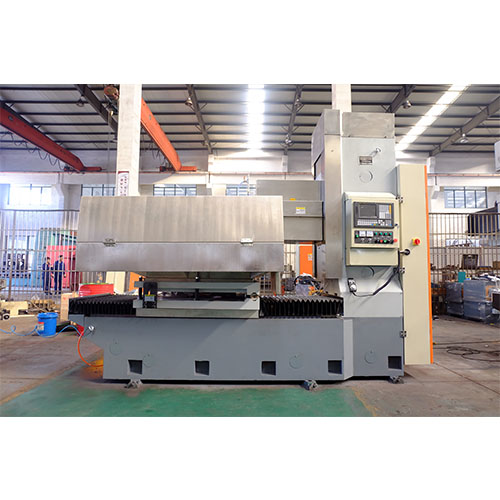

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構穩重緊湊、精度高、性(xing)能(neng)可靠、制造工藝好(hao)，操作方便。
18072822299

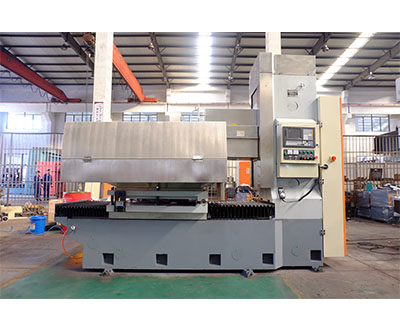

適用·范圍
● 采用砂輪(lun)周(zhou)邊磨(mo)削，工件上下兩(liang)平面(mian)均可獲得高精度(du)平行度(du)、尺寸精度(du)和工件表(biao)面(mian)粗糙(cao)度(du)。
● 適合圓(yuan)臺平面(mian)磨削，本機主要磨削直徑φ2050范圍內的圓(yuan)形端面(mian)、平面(mian)加工件（根據需要可(ke)定制)。
● 適(shi)用磨削(xue)環形零(ling)件，適(shi)用于鋸(ju)片廠(chang)、軸(zhou)承廠(chang)、汽(qi)配廠(chang)、陶瓷密封(feng)件廠(chang)、摩擦片廠(chang)、活塞廠(chang)、發(fa)動機廠(chang)、工(gong)具(ju)廠(chang)和一般機械廠(chang)的產品(pin)車間和工(gong)具(ju)車間，磨削(xue)加(jia)工(gong)精密零(ling)件。
產品·特點(dian)
磨頭結構
磨(mo)頭采用靜壓(ya)結構，克(ke)服(fu)了軸(zhou)(zhou)承啟(qi)動(dong)和(he)停止時出現的(de)干(gan)摩擦造(zao)成的(de)軸(zhou)(zhou)與軸(zhou)(zhou)承磨(mo)損現象，提(ti)高(gao)(gao)了主(zhu)軸(zhou)(zhou)的(de)使用壽命及精(jing)度(du)保(bao)持性；當主(zhu)軸(zhou)(zhou)啟(qi)動(dong)后，依靠(kao)淺(qian)腔階(jie)梯效應(ying)形(xing)成較(jiao)大(da)的(de)動(dong)壓(ya)承載(zai)力(li)，大(da)大(da)地提(ti)高(gao)(gao)了主(zhu)軸(zhou)(zhou)剛度(du)；高(gao)(gao)壓(ya)油膜的(de)均化作(zuo)用和(he)良好和(he)抗振性保(bao)證了主(zhu)軸(zhou)(zhou)具有很高(gao)(gao)的(de)旋轉(zhuan)精(jing)度(du)和(he)運(yun)轉(zhuan)平穩(wen)性。（11）KW電機驅動(dong)，最高(gao)(gao)轉(zhuan)速1450rpm。設(she)備采用高(gao)(gao)速（CBN）砂輪加工兩端面，提(ti)高(gao)(gao)端面光潔度(du)。（砂輪可(ke)根據用戶需求定(ding)制）
機床重要零部件
機床重要零部件，均采用品(pin)牌(pai)廠家產(chan)品(pin)，質量可靠，易(yi)于維護。如導軌用德國力士樂(le)品(pin)牌(pai)，臺灣絲桿(gan)，進(jin)口電器，海利普變(bian)頻器等等。
鑄件材料
鑄件采用375HT材(cai)料，材(cai)質好，強(qiang)度(du)高(gao)，床身立柱(zhu)均采用二(er)次回火處(chu)理，消(xiao)除(chu)內應(ying)力，延長(chang)(chang)機(ji)床壽(shou)命(ming)，以確保高(gao)精度(du)，高(gao)剛性，延長(chang)(chang)機(ji)床壽(shou)命(ming)。
床身立柱
床身立柱均(jun)用進口(kou)(kou)加(jia)工(gong)中心和進口(kou)(kou)龍(long)門加(jia)工(gong)中心加(jia)工(gong)，高(gao)精(jing)的加(jia)工(gong)設備和加(jia)工(gong)工(gong)藝(yi)保證了精(jing)度。
電氣采用獨立電柜
電氣采用(yong)獨立電柜(ju)，獨立操(cao)(cao)縱(zong)臺(tai)，自(zi)(zi)主研發的數控系(xi)統(tong)控制(zhi)，可(ke)實現自(zi)(zi)動(dong)控制(zhi)，自(zi)(zi)動(dong)完成循環(huan)磨削，自(zi)(zi)動(dong)檢測對刀，自(zi)(zi)動(dong)分辨、自(zi)(zi)動(dong)補償(chang)，操(cao)(cao)作(zuo)簡單(dan)方便。
裝置結構
橫(heng)向(xiang)進給(gei)及垂直(zhi)進給(gei)裝置，由(you)伺服電機（≥10N.m）、減速機構、滾珠絲杠、直(zhi)線(xian)導軌(gui)。其中垂直(zhi)軸有制動(dong)或自鎖裝置，并(bing)配有光柵尺絕(jue)對坐標定位。
設置潤滑點
磨床(chuang)各導(dao)軌處(chu)均設置潤滑點，由電動潤滑泵進(jin)行潤滑。為工作臺配備獨立供油(you)箱，進(jin)、回(hui)管路通過(guo)拖(tuo)鏈(lian)合理(li)布局(ju)。

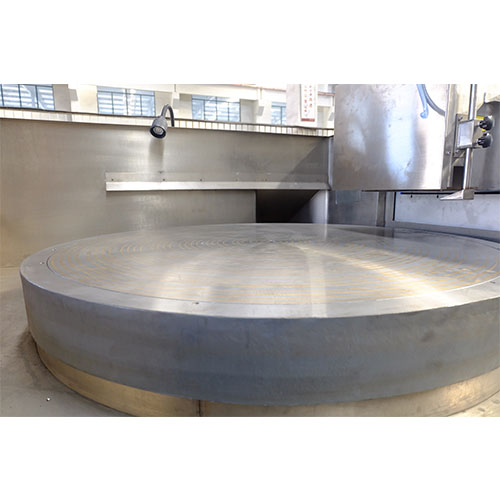

芯線圈設計
電磁(ci)吸(xi)盤采用(yong)銅芯線圈(quan)設(she)計，表(biao)面花盤采用(yong)同心圓(yuan)并割花設(she)計，客戶也(ye)可(ke)定制(zhi)花盤。表(biao)面磁(ci)力均勻，并配備了(le)自動(dong)充退磁(ci)裝置，具有磁(ci)力可(ke)調、失磁(ci)保護等(deng)功能。
不變形，精度高
加工(gong)產品不變(bian)形，精度(du)高，工(gong)件厚度(du)差距(ju)保持在 0.01mm以內，具體詳見產品參數表(biao)。
技術(shu)·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
