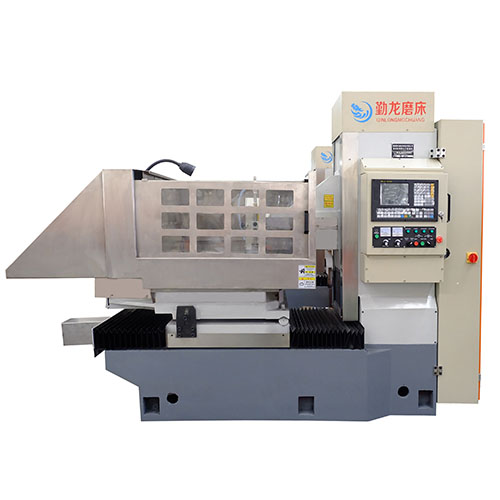

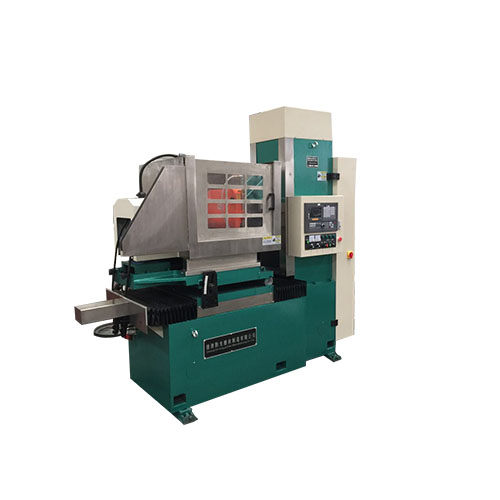

SKM73100臥軸(zhou)式圓臺平面磨床是我公司吸收國內外(wai)高精磨床結構與制造技術開發出(chu)的新型(xing)臥軸(zhou)圓臺平面磨床。
工(gong)作(zuo)圓臺直徑ф1050mm，采用工(gong)作(zuo)臺在床身上變(bian)頻(pin)旋轉(zhuan)，拖板(ban)沿(yan)(yan)水(shui)平往復(fu)移(yi)動，磨(mo)頭沿(yan)(yan)拖板(ban)垂直移(yi)動進給的布局型式。
磨(mo)頭(tou)主軸(zhou)軸(zhou)承采用精(jing)密滾動軸(zhou)承，剛性好、精(jing)度高。
床(chuang)身、立柱(zhu)上布局直(zhi)線導軌(gui)副和滾(gun)珠傳動單元，采用準確定位伺服電機驅動。
整體結構穩重(zhong)緊湊、精度(du)高、性能可靠(kao)、制造工藝(yi)好，操作方便(bian)。
18072822299
適(shi)用·范圍
● 采用(yong)砂(sha)輪周邊磨削，工件(jian)上下兩平面(mian)均(jun)可獲得高(gao)精(jing)度(du)平行度(du)、尺(chi)寸精(jing)度(du)和工件(jian)表面(mian)粗糙度(du)。
● 適合(he)圓臺平面(mian)磨削，本機主要磨削直徑φ1050范圍內的圓形(xing)端面(mian)、平面(mian)加工(gong)件（根據需要可定(ding)制)。
● 適(shi)用(yong)磨削環形零件(jian)，適(shi)用(yong)于鋸(ju)片(pian)廠(chang)(chang)(chang)(chang)、軸(zhou)承廠(chang)(chang)(chang)(chang)、汽配(pei)廠(chang)(chang)(chang)(chang)、陶瓷密封件(jian)廠(chang)(chang)(chang)(chang)、摩擦片(pian)廠(chang)(chang)(chang)(chang)、活塞(sai)廠(chang)(chang)(chang)(chang)、發動(dong)機廠(chang)(chang)(chang)(chang)、工具廠(chang)(chang)(chang)(chang)和(he)一般(ban)機械(xie)廠(chang)(chang)(chang)(chang)的產品車(che)間(jian)(jian)和(he)工具車(che)間(jian)(jian)，磨削加工精(jing)密零件(jian)。
產(chan)品·特(te)點
磨頭結構
磨(mo)(mo)頭(tou)采用(yong)靜壓結構，克服了(le)軸(zhou)承啟(qi)動(dong)和(he)停止時出現的干(gan)摩擦(ca)造成(cheng)的軸(zhou)與(yu)軸(zhou)承磨(mo)(mo)損現象，提(ti)(ti)高(gao)(gao)了(le)主軸(zhou)的使用(yong)壽命(ming)及精度(du)(du)保持(chi)性；當主軸(zhou)啟(qi)動(dong)后，依靠淺腔階梯效應形(xing)成(cheng)較大(da)的動(dong)壓承載力，大(da)大(da)地提(ti)(ti)高(gao)(gao)了(le)主軸(zhou)剛(gang)度(du)(du)；高(gao)(gao)壓油膜的均(jun)化作(zuo)用(yong)和(he)良好和(he)抗(kang)振性保證了(le)主軸(zhou)具有(you)很高(gao)(gao)的旋轉精度(du)(du)和(he)運轉平穩性。（11）KW電機驅(qu)動(dong)，最高(gao)(gao)轉速(su)1450rpm。設備采用(yong)高(gao)(gao)速(su)（CBN）砂(sha)輪(lun)加工兩端(duan)面，提(ti)(ti)高(gao)(gao)端(duan)面光潔(jie)度(du)(du)。（砂(sha)輪(lun)可根據用(yong)戶需求定制）
機床重要零部件
均采用品牌廠家產品，質量可靠(kao)，易于(yu)維護(hu)。如導軌用德國力士樂(le)品牌，臺灣絲桿，進口電器(qi)(qi)，海利普變頻器(qi)(qi)等等。
鑄件材料
鑄(zhu)件采用375HT材(cai)料，材(cai)質好(hao)，強(qiang)度高(gao)，床(chuang)身(shen)立柱均采用二次(ci)回火處理，消(xiao)除(chu)內應力，延長機床(chuang)壽命，以確保高(gao)精度，高(gao)剛性，延長機床(chuang)壽命。
床身立柱
床身立柱均用進(jin)口(kou)加工(gong)中心和進(jin)口(kou)龍門加工(gong)中心加工(gong)，高(gao)精的加工(gong)設(she)備和加工(gong)工(gong)藝保證了精度。
電氣采用獨立電柜
電(dian)氣采用獨立電(dian)柜(ju)，獨立操縱臺，自(zi)(zi)主研發的(de)數(shu)控(kong)(kong)(kong)系統控(kong)(kong)(kong)制(zhi)，可實現自(zi)(zi)動(dong)控(kong)(kong)(kong)制(zhi)，自(zi)(zi)動(dong)完成循環磨削，自(zi)(zi)動(dong)檢測對刀(dao)，自(zi)(zi)動(dong)分辨、自(zi)(zi)動(dong)補償，操作簡單方(fang)便(bian)。
裝置結構
橫向(xiang)進給及垂直進給裝(zhuang)置(zhi)，由伺服電機（≥10N.m）、減速(su)機構、滾珠(zhu)絲杠(gang)、直線導軌(gui)。其中垂直軸(zhou)有(you)制動或自(zi)鎖裝(zhuang)置(zhi)，并配有(you)光柵尺絕對(dui)坐標(biao)定(ding)位(wei)。
設置潤滑點
磨床各導軌處均設(she)置潤(run)(run)滑點，由電動潤(run)(run)滑泵進行(xing)潤(run)(run)滑。為工(gong)作臺配備(bei)獨立供油(you)箱(xiang)，進、回管路通過拖鏈合理布局。
芯線圈設計
電磁吸盤(pan)采用銅(tong)芯線(xian)圈設計，表面花(hua)盤(pan)采用同心(xin)圓并割花(hua)設計，客戶也可定制花(hua)盤(pan)。表面磁力均勻，并配備(bei)了(le)自動充退磁裝置，具有磁力可調、失(shi)磁保護(hu)等(deng)功(gong)能。
不變形，精度高
加(jia)工(gong)產品不變形，精度高，工(gong)件厚度差距保(bao)持(chi)在 0.01mm以內，具(ju)體詳(xiang)見產品參(can)數表。
技(ji)術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73100 | SSKM73100 | SKMG73100 | SSKMG73100 |
| 工作臺直徑（mm） | Φ1050 | Φ1050 | Φ1050 | Φ1050 |
| Diameter Of Work Table（mm） | ||||
| 磨(mo)削工件最大尺寸 | Φ1050*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0～150 | 0～150 | 0～150 | 0～150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大(da)承重（kg） | 450 | 450 | 450 | 450 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往(wang)復速度X軸(zhou)(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板(ban)往復行程(cheng)（mm） | 550 | 550 | 550 | 550 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主(zhu)軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.003 | 0.003 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂(sha)輪尺寸(cun)（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂(chui)直快速升(sheng)降(jiang)(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.002 | 0.002 | 0.002 | 0.002 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.005/1000 | 0.005/1000 | 0.003/1000 | 0.003/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動(dong)（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電(dian)機功率(lv)(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升(sheng)降伺服電(dian)機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵(beng)電機功(gong)率 | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈(jing)重(zhong)(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
